产品用途

YB30预装式变电站是我公司推出的国产化美式箱变。该产品作为电缆化配电网中重要的供电单元，集高压控制、保护、变电、以及配电设备于一体的成套预装产品，广泛应用于城乡配电网之中。该产品将高压负荷开关、高压熔断器置于变压器油中，具有与变压器器身共箱或分箱两种结构形式。油箱采用全密封结构，配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况。该产品分为环网型、终端型及电源型供电方式。为了使此种产品更适合于我国电网的实际要求，宝光电气集团又推出了插拔型干式熔断器，熔丝的熔断不影响变压器油的性能。根据低压馈出要求的复杂程度，YB30型产品分为标准型、加强型和综合型三种外壳形式，使用户和设计单位在选型时，做到更灵活、更经济。

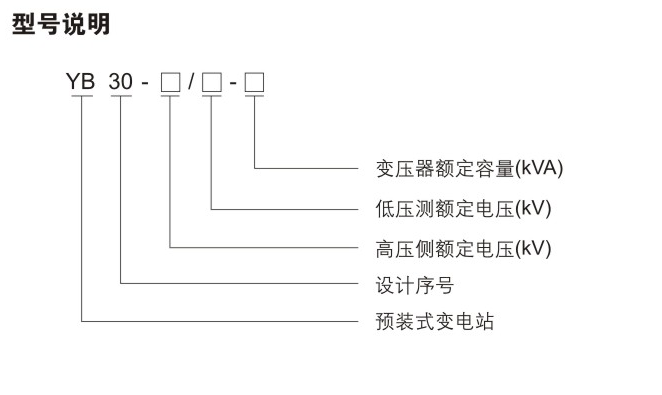

使用环境

1.环境温度:最高气温+40C，最低气温-30C;
2.海拔: < 1000m;
3.风速:相当34m/s (不大于700Pa);
4.湿度:日相对湿度平均值不大于95%， 月相对湿度平均值不大于90%;
5.防震:水平加速不大于0.4m/s'; 垂直加速度不大于0.15m/s';
6.安装地点倾斜度:不大于3° ;
7.安装环境:周围空气不受腐蚀性，可燃性气体等明显污染，安装地点无剧烈震动: .
8.订购本产品超出上述条件的规定时，可与本公司协商。

产品优点

1.结构紧凑，体积小。仅为同容量国产欧式箱变的1/3-15左右， 大大减少占地面积。
2.全密封，全绝缘结构，无需绝缘距离，可靠保护人身安全。
3.高压接线即可用于环网，又可用于终端，供电方式灵活，可靠性高。
4.变压器性能卓越:低损耗，低噪音，低温升;过载能力强，抗短路，耐冲击能力强。
5.满足各种低压馈出要求，可按方案选择，亦可自行设计。
6.电缆头有200A肘型插头及600A叮型固定式电缆接头两种,均可配置全绝缘氧化锌避雷针器,200A型电缆头可以带负荷插拔,又可以起到隔离开关的作用。

产品额定参数

额定电压：10kV/0.4kV
高压侧额定电压：10kV
高压侧最高电压：12kV
低压侧额定电压：0.4kV
额定频率：50Hz
高压开关热稳定容量：20kA/2S
低压主回路开关额定短路分断能力：35kA
低压配出回路开关额定短路分断能力：35kA
高压负荷开关转移电流：>1500A
绝缘水平:

额定电压(kV)	10			0.4
	变压器	开关对地及相间	开关隔离断口间
工作耐压(kV)	35	42	48	2.5
冲击耐压峰值(kV)	75	75	85	——

噪音水平：<50dB
箱壳防护等级：不低于IP3X

结构特点

箱壳骨架结构采用槽钢及角钢制造，有较高的机械强度外壳采用铝合金板等材料制造,表面光滑平整,产品美观大方,且具较好的防腐性能。箱体的基座高出地基300-600mm.柜壳所有的门均向外开，开启角度大于90°，且设定位装置。并装有把手、暗门和能防雨、防堵、防锈的暗锁。箱体均为全密封防盗结构;为保证在-般周围空气温度下运行时，所有的电器设备的温度不超过其最大允许温度，箱体设有足够的自然通风口和隔热措施。预装式变电站的箱体设有专用接地导体，该接地导体上设有与接地网相连的固定连接端子，其数量为两个以上，有明显的接地标志。接地端子为直径不小于12mm的铜质螺栓。接地导体采用铜带，其电流密度不大于200A/mm2截面不小于30mm'，并保证流过最大短路电流时不发生过热或影响周围物体的安全。专用接地导体所承受的动，热稳定电流应与高压配电装置的接地方式相配合。
