概述
KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜(以下简称开关柜)系三相交流量50Hz、额定电压40.5kV的户 内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用,对电路起到控制、保护和监测等功能,还可用于频繁操作的场所。本开关柜符合GB/T11022-1999. GB3906-1991及 DL404-1997等标准。

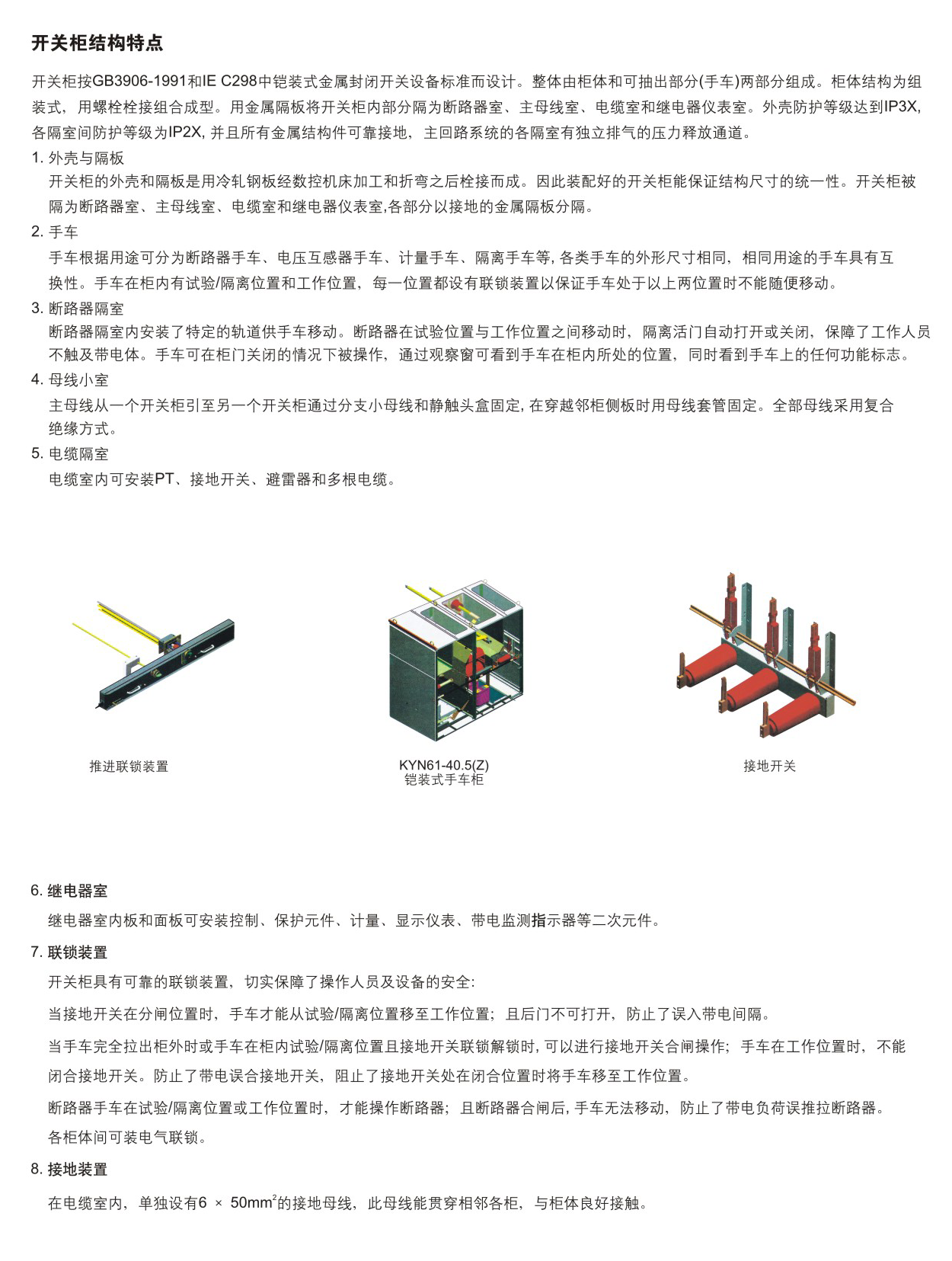

主要特点
1.柜体结构采用组装式,断路器采用手车落地式结构;
2.配用全新型复合绝缘真空断路器,并具有互换性好更换简单之特点;
3.手车车架中装有丝杠螺母推进机构,可轻松移动手车,并防止误操作而损坏推进结构;
4.所有的操作均可在柜门关闭状态下进行;
5.主开关,手车、开关柜门之间的联锁均采用强制性机械闭锁方式,满足“五防”功能;
6.电缆室空间充裕,可连接多根电缆;
7.快速接地开关用于接地和回路短路;
8.外壳防护等级IP3X,手车室门打开状态下,防护等级IP2X;
9.产品符合GB3906-1991. DL404-1997及参照采用国际IEC-298标准。
使用环境条件
1.环境温度:上限+40°C, 且24h内测得的平均值不超过35'"C,下限- 10°C。
2.海拔高度:海拔不超过1000m.
3.相对湿度:日平均值不超过95%,月 平均值不超过90%。
4.地震烈度:不超过8度。
5.水蒸汽压力:日平均值不超过2.2kPa,月平均值不超过1.8kPa.
6.周围环境:无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
